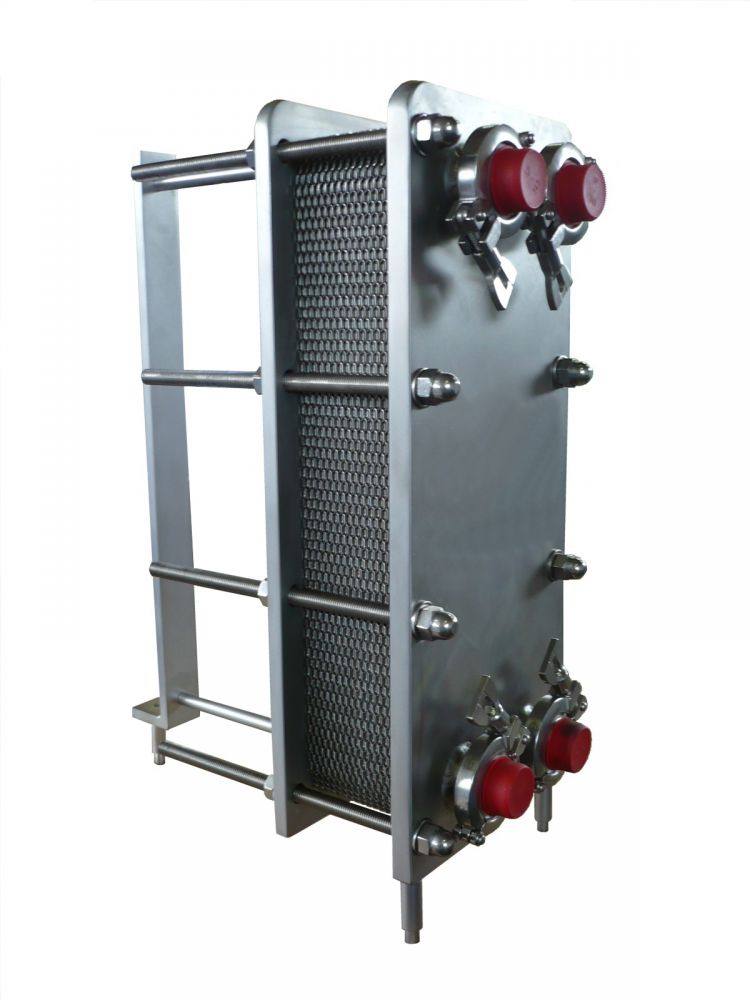

TECHNOSYSTEM TSC 511板式热交换机介绍
制冷牛乳、制冷麦芽汁、冷却食用油、加温食用油、冷冻贮藏区、巴氏灭菌机器设备、余热回收、加温糖桨、加温水果汁。
新式传热板的特性：传热板的与众不同设计方案可依据不一样的加工工艺，拼装不一样的结构形式，既可以拼装成等横截面又可以拼装成不一横截面，完全摆脱了传统式的不一横截面热交换器由二张不一样的所说的A、B板融合组成传统式板形，武器装备精密度几近极致。在之后清理时，即使外行工作人员也可以迅速地拆卸。
新式传热板的特性：分离和市场定位各自运用全球领先的网格图状分离和燕尾导轨悬架手机定位系统。

新式传热板的特性：
1)板片波浪纹以板片轴线区划为两边，进而拉进不一样过流道间的摩擦阻力差和做到热混和的基本原理，可以保证换发热量、总流量和容许损耗间的根本配对，可以极大节约传热总面积。
2)传热板密封性为两面密封性，板片四个角孔可以按照具体加工状况随意挑选密封性方法。
优点
⑴导热系数高板式热交换器具备较高的导热系数，一般约为管壳式换热器的3~5倍。关键因素是液体在管壳式换热器的壳程中流动性时存有着折流板—外壳，折流板—换散热管，管教—外壳中间的旁通，根据这种旁通的液体，沒有充足参加传热。而板式热交换器，不会有旁通，并且板片的波浪纹能使液体在较小的流动速度下造成中合，湍流实际效果显著（流阻约为150时即是中合），所以能得到较高的导热系数。⑵多数均值温度差大板式热交换器二种液体可完成纯倒流，一般为顺水或倒流方法。但在管壳式换热器中，二种液体各自在壳程和管程内流动性。整体上是错流的流动性方法。减少了多数均值温度差。板式热交换器能完成溫度交叉式，尾端温度差能做到1℃；管壳式换热器不可以完成溫度交叉式（即二次侧出入口溫度不可以高过一次侧的出入口溫度）尾端温度差只有做到5℃。⑶NTU大NTU表明相对性于液体比热总流量，热交换器热传导工作能力的尺寸。例如针对已定的导热系数K和热导率GCp值，NTU的尺寸就代表着热交换器规格的尺寸，即热传导总面积的尺寸。管壳式换热器的NTU约为0.2~0.3（均值0.25）。（BRS）板式热交换器的NTU约为1.0~3.0（均值2.0）。如在开展一次水14~9℃，二次水13~7℃，一次出水量60m3/h,二次水流量50m3/h传热时，NTU=(14-9)/1.5=3.33。若选用对称性型（BRS）板式热交换器3.33/2.0=1.66≈2步骤，A=95m2；而选用管壳式换热器，则3.33/0.25=13.32≈14步骤，A=320m2
